鏈條基礎知識

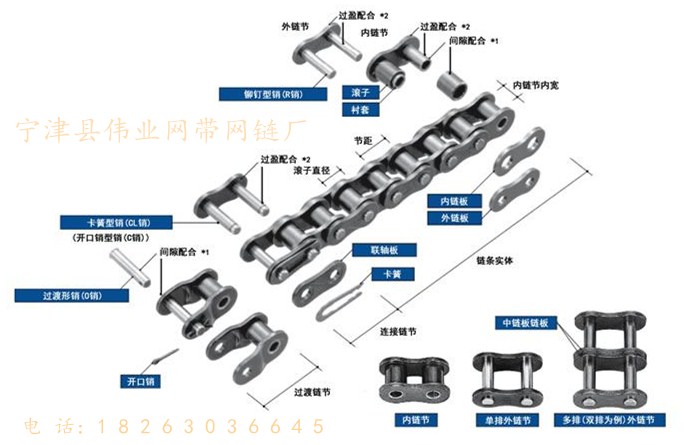

 一、 鏈條的術語

      1.鏈條：由若干組件（或元件）以鉸鏈副形式串接起來的擾性件。

      2.鏈板：帶孔的片狀鏈條元件。

 2.1內鏈板：內鏈節上的鏈板。

 2.2外鏈板：外鏈節上的鏈板。

  2.3連接鏈板：連接鏈條上可拆卸端的鏈板。

  2.4中鏈板：雙排及多排鏈中，兩排內鏈節之間的鏈板。

 2.5彎鏈板：側面兩端平行、中部彎折的鏈板。

  2.6直邊鏈板：中部廓線平行且端部圓弧中心角不大于180度的鏈板。

 2.7‘8’字形板：廓線近于‘8“字形的鏈板。

      3.銷軸；用作鏈條鉸鏈回轉軸的細長圓柱形元件。

 3.1實心銷軸：形狀為實心圓柱體的銷軸。

 3.2空心銷軸：形狀為空心圓柱體的銷軸。

  3.3連接銷軸：連接鏈節上具有安裝止鎖件用的槽（或孔）的銷軸。

 3.4可拆銷軸：過渡鏈節上的連接用的銷軸。

 3.5帶肩銷軸：端部帶有軸肩的銷軸。

      4.套筒：與銷軸構成鉸鏈副的筒形元件。

      5.滾子：裝在套筒上可自由轉動的套筒元件。 5.1小滾子：外徑小于鏈板高度的滾子。 5.2大滾子：外徑大于鏈板高度的滾子。 5.3帶邊滾子：一邊帶有凹圓的滾子。

      6.彈性鎖片：卡裝在連接銷軸端部的、具有彈性的片狀止鎖件。

      7.鋼絲鎖銷：穿過連接銷軸端部且折彎的鋼絲止鎖件。

      8.附件：為輸送物料在鏈條上裝設的專用元件。

  8.1一級附件：與鏈條構成不可拆的整體的附件，它可以是新增的元件或鏈條上其他幾個元件的變形。

  8.2二級附件：為便于使用于各種物料的 輸送，在一級附件上以可拆聯接方法增設的附件。

       9.外鏈節（銷片）：由銷軸和鏈板過盈配合聯接而成的鏈節。

     10內鏈節（單節）：由兩個套筒、滾子（無滾子的不要滾子）和兩片內片組裝而成的鏈節。

     11.連接連接（CL）：鏈條兩端均為內鏈節時所用的接頭鏈節。

     12.過渡鏈節（OL）：鏈條一端為內鏈節，另一端為外鏈節時所用的接頭鏈節

     13.符合過渡連接：用過渡鏈節和內鏈節組成的接頭用的雙鏈節。

     14.基本鏈節：鏈條中逐節相同或隔節相同的鏈節。

     15.接頭鏈節：鏈條兩端易拆裝的閉合連接的鏈節。

     16.附件鏈節：具有輸送物料用元件的鏈節。

     17.鏈條參數術語

  17.1節距（中心距）；兩相鄰鏈節鉸鏈副理論中心間的距離。

  17.2鏈條節數：?jiǎn)蝹葍韧馄膫€(gè)數（或銷軸的個數）。

  17.3鏈條的長度：鏈條的基本節距乘以鏈條的節數。

  17.4鏈條的側彎半徑：在施加一定測量力使鏈條側向彎曲時，各鉸鏈側向中心所形成曲線的平均半徑

  17.5鏈條的通道高度：保證鏈條可自由串過的通道的高度。

  17.6扭曲量：在沿縱向施加一定的測量力且一端無扭轉約束的條件下， 鏈段兩端鏈節側向中心面之間的扭轉角。

  17.7極限拉伸載荷：拉伸試驗時，鏈條破壞前所能承受的最大載荷。

 17.8最小拉伸載荷：鏈條的極限拉伸載荷所必須到達的最小值。

 17.9持久極限載荷：拉伸疲勞試驗時，鏈條所能長期承受而不發生疲勞 破壞的最大載荷。

 17.10檢驗載荷：按標準規定，對鏈條非破壞性檢驗的載荷。

  17.11測量載荷：測量尺寸參數時，為使元件正確就位，按標準規定所施加的載荷。

 二、鏈條名稱

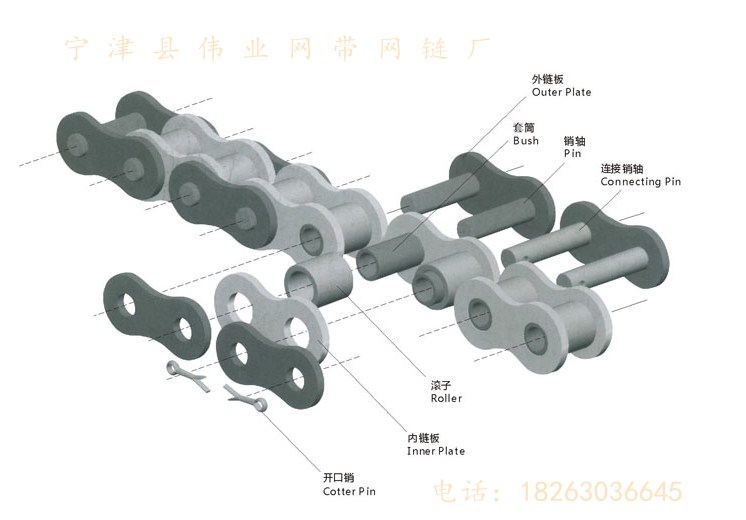

      1.滾子鏈是由外片+內片+套筒+銷軸+滾子所構成，其特點是銷軸與外鏈板、套筒與內鏈板為靜配合，銷軸與套筒為動配合，滾子空套在套筒上可以自由轉動，以減少?lài)Ш蠒r(shí)摩擦與磨損，可以緩和沖擊。譬如：428等。

      2.套筒鏈是由外片+內片+套筒+銷軸所構成，其特點是重量輕、成本低，并可提高節距的精度。譬如：25H/25鏈條等。

      3.銷軸鏈是由銷軸+外片（或銷軸+套筒/銷軸+滾子所構成。

      4.板式鏈是由外片+動片+銷軸所構成。譬如：BL623/BL1444等

      5.彎板滾子鏈是由 彎板片+銷軸+滾子+套筒所構成，其特點是無內外鏈板之分，磨損后鏈條節距仍然較均勻，彎板使鏈條的彈性增加，抗沖擊性能好，銷軸、套筒和鏈板間的間隙較大，對鏈輪的共面性要求較低，銷軸拆裝容易，便于維修和調整松邊下垂量。譬如 P63.5等。

     6.塊式鏈石油銷軸+塊狀內單節+外片構成。

    7.齒形鏈是有齒片+銷軸構成。其特點是傳動平穩，震動、噪音小，強度高，工作可靠；但重量較重，拆裝較困難。譬如CL04A（2*3）等齒形鏈。
