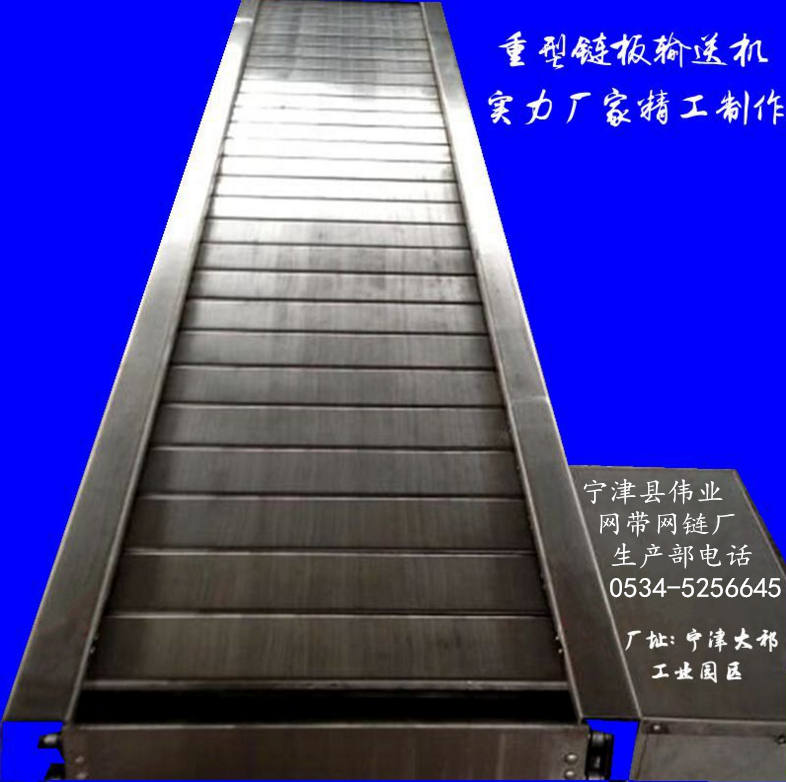

2500T偉業鏈板輸送機設備技術方案 2016-6-15 。鏈板輸送機參考價格1.6萬元。

一、技術參數

1、型號：非標制造 2、鏈板輸送機規格：非標制造，板鏈有效寬度400毫米，鏈輪直徑200毫米 3、鏈板輸送機載重：100公斤，產品重量40-50公斤/件 4、鏈板輸送機運行距離：長度5.8米，設計時參考 5、電器控制：變頻控制電機，速度可調 6、鏈板輸送機傳動裝置：電機、減速機、鏈板傳送 7、鏈板輸送機運行速度：6m/min 8、鏈板輸送機鏈板：耐熱鋼板折彎（S310），板厚≥5毫米 9、輸送產品溫度：800-1000℃ 10、鏈板輸送機節拍：1件/分鐘 11、鏈板輸送機產品規格：帶飛邊直徑360（產品毛坯310）毫米，高度220毫米 12、鏈板輸送機輸送線安裝對接500T切邊機位置窗口高寬為600毫米

 二、偉業鏈板輸送機主要技術要求：

 （1）鏈板輸送機結構：機架+傳動裝置+板鏈+電控設備等組成，拆卸方便，聯接簡單，操作方式是由按鈕開關啟停，預留起吊位置，便于維修和吊裝。

 （2）鏈板輸送機傳動系統：輸送線電動機變頻控制傳遞到減速機驅動板鏈運行，各元件與主體連接可靠，傳動和運行系統有良好的減震性能，減速機運轉時噪聲不大于60分貝。

 （3）鏈板輸送機打滑器：是為傳送帶卡料時而設置，當傳送帶出現故障卡住時，該裝置起保護作用，鏈軸安裝光電開關檢測鏈接動作。

 （4）鏈板輸送機電氣控制系統：輸送線上設有控制箱與操作按鈕控制器合為一個，設有啟動、停止、前進、后退按鈕?？刂葡鋬仍O有變頻器，保證低速啟動，勻加速前進，達正常速度6m/min運行。電器控制元件均采用名牌產品（正泰元件），輸送線電氣控制箱內設有短路保護，過流保護等功能。

 （5）鏈板輸送機潤滑系統：軸承座、減速機軸承蓋內應裝潤滑脂，特別是透蓋的密封槽處，充滿潤滑脂。

 （6）鏈板輸送機防銹涂裝要求：鋼板、型材、鑄鍛件表面除銹達到GB8923中ST2級。漆膜厚度為90-120um。出廠前所有外部加工面進行防銹處理，外表面油漆與主機設備匹配和安全警示標示。

三、偉業鏈板輸送機主要配置：

       鏈板輸送機 的配置選用是名牌的工業元器件，對設備的整體可靠性提供充分的保障。

 四、鏈板輸送機質量控制：

       鏈板輸送機質量保證期為一年，有任何質量問題和部件損壞反饋后立即來處理解決，以上內容含安裝調試達正常使用，提供偉業鏈板輸送機使用說明，裝箱清單，為用戶培訓指導。

 五、鏈板輸送機驗收內容：

       鏈板輸送機制造完成后，由乙方通知甲方派人到乙方現場預驗收。驗收中任何一項不符合驗收內容，則驗收不合格，乙方必須給予合理的解釋并予以整改。整改后，經乙方要求，甲方同意，雙方可以重新驗收，直至驗收通過，但整改后最終驗收期不能超過五天。

 六、鏈板輸送機其他要求： 制造周期25天

 七、鏈板輸送機本技術協議一式二份，雙方各執一份

 八、鏈板輸送機本技術協議與合同具有同等法律效力
