有好多客戶在采購鏈輪時，首先第一句話就是你們生產鏈輪嗎？我們接下來回答，您好做的。但是您需要那種規格的呢？那么問題來了，客戶怎么會(huì )知道鏈輪規格指的是啥呀，有的客戶就愣住了。今天和大家分享一下如何采購到你需要的鏈輪，怎樣問生產商規格。

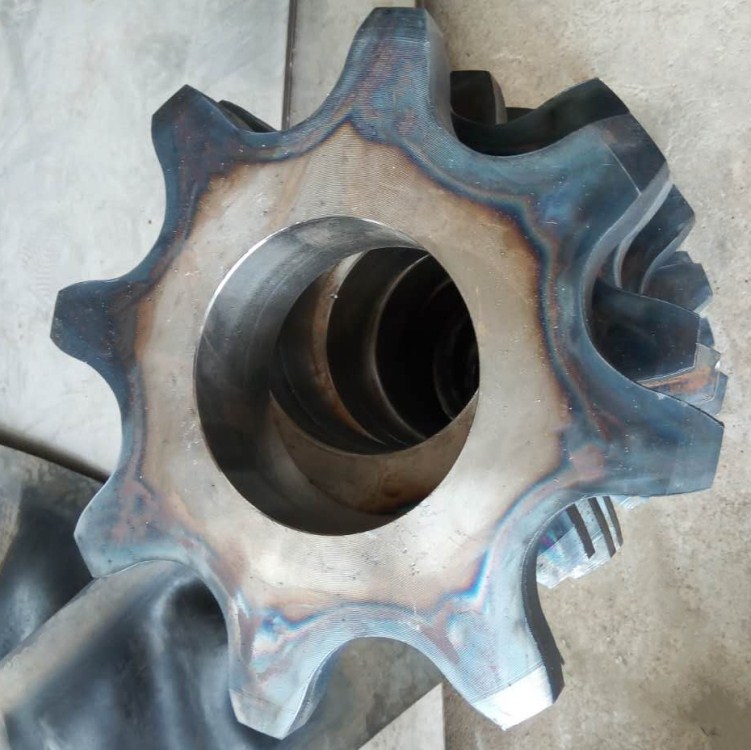

鏈輪：

           一、常見鏈輪的外形與構造　　通常，鏈輪是由齒圈、輪毅和輪幅三局部組成。常見鏈輪外形有: 　　 1．單片式單雙排鏈輪。 2.單凸緣式單雙排鏈輪。 3。雙凸緣式單雙排鏈輪。

鏈輪的構造基本上有:

       1.整體構造。普通應用在規范鏈條P=38.1以下的單、雙排，單、雙凸緣鏈輪的加工。

　   2.焊接構造。主要應用在中、大規格單、雙凸緣鏈輪的加工。加工時，凸緣局部采用棒料車成凸形。齒圈局部可采用板材切割后加工外徑與軸孔，孔一端車出焊接坡口套入凸緣局部停止焊接。焊接時要兩端焊，采用低氫焊條如T506焊條等。

　   3．鑄造鏈輪。主要應用在大型鏈輪的加工，加工時只加工齒圈、凸緣兩端面、外徑和內徑及鍵槽，然后再加工齒形。環鏈輪都是鑄造的。鑄造鏈輪的資料普通有兩種，鑄鐵和鑄鋼如HTl5O、HT2O0和ZG310-570(ZG45)。

　   4. 鍛造鏈輪。主要應用在受力較大的中、大規格鏈輪的消費上。鍛造時，不論是單凸緣式或雙凸緣式，普通都鍛成凸形，軸孔留出足夠的加工余量，資料應用率較低，本錢高。

            二、鏈輪資料的選擇　　關于不需求熱處置的片式鏈輪，可采用Q235、Q345(16Mn)、或10、20鋼制造。普通硬度在HBl40以下，適于中速、中等功率、較大的鏈輪加工。請求熱處置的鏈輪普通選用 45鋼、45鋼鍛造、45鑄鋼或4OCr鋼加工，適用于受力較大重要場所與高強度鏈條配套的主、從動鏈輪的加工。鑄鐵鏈輪主要應用在精度請求不高或外形復雜的鏈輪，如環鏈輪等。

           三、鏈輪的根本參數　　l、Z-齒數，2、P-鏈條節距， 3、d-滾子直徑， 4、d分一分度圓直徑，5、d頂一頂圓直徑， 6、d根一齒根圓直徑， 7、一節距角 8、Q一壓力角，R一齒溝圓弧半徑。前三個參數為用戶提供的重要數據，后序參數為鏈輪設計參數可參照有關規范計算。

　　  四、鏈輪齒形的幾何外形與設計準繩　　1. 鏈輪齒形的幾何外形:常見鏈輪的幾何外形有三圓弧不斷線形、兩圓弧不斷線形、兩圓弧凸齒形、一圓弧不斷線形、齒槽中心有偏移的直線齒形和直線齒形?！　?.設計準繩:鏈輪齒形設計主要應滿足三方面請求：即嚙合請求、運用請求、工藝性與精度請求?！　?1)保證鏈條能順利的嚙入與嚙出，不會(huì )有干預現象?！　?2)具有足夠的包容鏈條節距伸長的才能?！　?3)具有合理的作用角?！　?4)齒廓曲線與鏈傳開工況相順應?！　?5)有利于嚙入和避免因鏈條跳動而掉鏈?！　。?）加工工藝性好?！　∧壳拔覈鶊绦械逆溳喴幏稙镚Bl244-85齒形。

　　 五、鏈輪設計與加工

　　 1、鏈輪設計:關于節距12.7-38.1規范鏈條的鏈輪各廠家己采用

　　規范滾刀在滾齒機上消費。加工時，用戶只需提供鏈輪齒數、節距和滾子直徑即可消費。鏈輪設計按GBl244-85設計。非規范鏈輪在用戶提供必要數據的根底上，要做如下計算:分度圓直徑:d分=P/sin180度/Z=P·K， P-節距，K-齒數系數可查表。

　　齒溝圓弧半徑:Rmin=O.505d， d=滾子直徑。壓力角 Qmin=l20度-90/2; Qmax=140度-90/2。普通選用Qmax。齒面圓弧半徑Remin=O.008d；(Z·Z+180);Remax=O.12( Z·Z+2)。普通選用Remax。齒面圓弧半徑的位置Do在 d分一0.2P圓周上。齒溝別離量 S：機加，Smin=0.08d；非加，Smin=O.04P。普通選用機加齒溝別離量。節距角a=360/Z。齒厚：?jiǎn)闻艦閮裙潈葘挼?.95，雙排為內節內寬的0.93。

　　齒頂圓可依據作圖來決議，也可在分度圓的根底上加0.85一0.95倍的滾子直徑。以上數據是鏈輪設計的重要參數。

　　當然。特殊鏈條的鏈輪設計與此有區別，需按有關手冊的鏈輪公式計算。

　　 2、鏈輪齒形加工鏈輪加工最主要的是齒形加工。前面己經講過，規范鏈條的鏈輪大局部在滾齒機上用滾刀加工。而大規格與非標鏈輪的加工辦法由于受設備和刀具、數量的限制各公司的加工辦法有所不同。

目前，應用最普遍的依然是成形法銑切鏈輪與范成法滾切鏈輪兩種。滾子鏈鏈輪銑刀的齒形是按鏈輪齒槽外形設計的。
